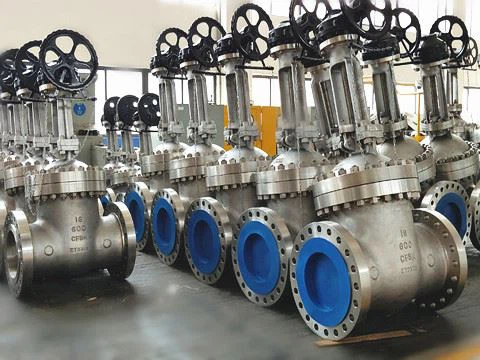

La válvula de compuerta de acero inoxidable es la más utilizada de todos los tipos de válvulas en la industria moderna. En este tipo de válvula, una placa como una compuerta en el cuerpo de la válvula se mueve verticalmente con el fluido entre dos asientos de válvula correspondientes, abriendo o cortando así la ruta del flujo. Úselo como un corte, y cuando todo el canal de flujo está completamente abierto, la pérdida de presión del medio es mínima en este momento.
Comprenda la compuerta de la válvula de compuerta de acero inoxidable:
Puerta simple tipo cuña:
La estructura es más simple que la válvula de compuerta elástica:
A temperaturas más altas, el rendimiento de sellado no es tan bueno como la válvula de compuerta elástica o la válvula de compuerta doble;
Adecuado para medios de alta temperatura que son fáciles de coquizar.
Puerta flexible:
Forma especial de compuerta simple de cuña. En comparación con la válvula de compuerta de cuña, a alta temperatura, el rendimiento de sellado es bueno y la compuerta no es fácil de pegar después de calentarse; es adecuado para vapor, aceite de alta temperatura, petróleo y gas y otros medios, y es adecuado para posiciones de conmutación frecuentes. No apto para medios fáciles de coquizar.
Puerta doble:
El rendimiento de sellado es mejor que el de la válvula de compuerta de cuña. Si el ángulo oblicuo de la superficie de sellado y el asiento de la válvula no son muy precisos, todavía tiene un mejor rendimiento de sellado;
Una vez que la superficie de sellado del ariete se haya desgastado, reemplace la almohadilla de metal en la parte inferior del centro superior de la superficie esférica por una más gruesa. Generalmente, no es necesario pulir y pulir la superficie de sellado, lo cual es difícil de lograr con un solo pistón y un pistón elástico;
Hay más partes que otros tipos de válvulas de compuerta;
Además de ser adecuado para vapor, aceite y otros medios, también es adecuado para piezas que se encienden y apagan con frecuencia y el medio que desgasta mucho la superficie de sellado. No es adecuado para el medio que es fácil de coquizar.
El paso de flujo del cuerpo de la válvula de la válvula de compuerta de acero inoxidable se puede dividir en dos tipos: tipo de diámetro completo y tipo de diámetro reducido. El diámetro del canal de flujo es básicamente el mismo que el paso nominal de la válvula, que es del tipo de diámetro completo; el diámetro del paso es más pequeño que el paso nominal de la válvula, que se denomina tipo de diámetro reducido. Hay dos tipos de formas de diámetro reducido: reducción de diámetro uniforme y reducción de diámetro uniforme de tarifa. El canal de flujo en forma de cono es una especie de reducción de diámetro no uniforme. La apertura del extremo de entrada de este tipo de válvula es básicamente la misma que el diámetro nominal y luego se contrae gradualmente al mínimo en el asiento de la válvula.
El uso de un canal de flujo de diámetro reducido tiene la ventaja de que la válvula de la misma especificación puede reducir el tamaño, la fuerza de apertura y cierre y el par de la compuerta; la desventaja es que la resistencia al flujo aumenta, la caída de presión y el consumo de energía aumentan, por lo que el orificio de contracción no debe ser demasiado grande. Para la reducción del diámetro del tubo cónico, la relación entre el diámetro interior del asiento de la válvula y el diámetro nominal suele ser de 0,8-0,95. Para válvulas de diámetro reducido con un diámetro nominal de menos de 250 mm, el diámetro interior del asiento de la válvula es generalmente un paso más bajo que el diámetro nominal; para válvulas de diámetro reducido con un diámetro nominal igual o superior a 300 mm, el diámetro interior del asiento de la válvula es generalmente menor que el diámetro nominal en dos pasos.
