La válvula adecuada para temperatura media -40 ℃ ～ -196 ℃ se llama válvula criogénica. Las válvulas criogénicas incluyen válvulas de bola criogénicas, válvulas de compuerta criogénicas, válvulas de cierre criogénicas, válvulas de seguridad criogénicas, válvulas de retención criogénicas, válvulas de mariposa criogénicas, válvulas de aguja criogénicas, válvulas de mariposa criogénicas, válvulas reductoras de presión criogénicas, etc., utilizadas principalmente para etileno, licuado natural instalaciones de gas y gas natural LPG Tanques de almacenamiento de GNL, bases receptoras y estaciones satélite, equipo de separación de aire, equipo de separación de gas de cola petroquímica, oxígeno líquido, nitrógeno líquido, argón líquido, tanques de almacenamiento criogénico de dióxido de carbono y camiones cisterna, generación de oxígeno por adsorción por oscilación de presión dispositivos. El medio criogénico líquido de salida, como etileno, oxígeno líquido, hidrógeno líquido, gas natural licuado, productos derivados del petróleo licuado, etc., no solo es inflamable y explosivo, sino que también se vaporiza cuando aumenta la temperatura y el volumen se expande cientos de veces cuando se vaporiza. La aplicación de válvulas criogénicas controla la temperatura y evita peligros ocultos como explosiones y fugas.
Estructura típica de válvula criogénica: las válvulas criogénicas de uso común incluyen válvulas de compuerta criogénicas, válvulas de globo criogénicas, válvulas de retención criogénicas, válvulas de bola criogénicas, válvulas de mariposa criogénicas, etc. La cavidad media de la válvula de compuerta criogénica y la válvula de bola criogénica está provista de un [ GG] quot; orificio de alivio de presión" entre la puerta y la pelota. Todas las válvulas criogénicas son selladas unidireccionalmente y están fundidas en el cuerpo de la válvula o marcadas con la dirección del flujo del medio.
1. Espesor mínimo de la pared: El" espesor mínimo" del cuerpo de la válvula y el bonete de la válvula criogénica no acepta el espesor de pared de la norma ASMEB16.34. El" espesor mínimo de pared" de la válvula de compuerta no debe ser menor que API600, el" espesor mínimo de pared" de la válvula de globo no debe ser menor que BS1873, y el" espesor de pared mínimo" de la válvula de retención no debe ser menor que el" espesor mínimo de pared" especificado por estándares como BS1868; el diámetro del vástago de la válvula debe cumplir con los requisitos de las normas API 600 o BS 1873.
2. Asiento de válvula: el par de sellado de productos de válvula criogénica se puede diseñar como un sello suave de metal-PTFE o un sello duro de metal-metal de acuerdo con la temperatura de trabajo y la presión nominal del medio, pero el PTFE solo es adecuado para la temperatura de trabajo del medio superior a -73 ℃" Cuando la temperatura es demasiado baja, el PTFE se volverá quebradizo. Al mismo tiempo, el PTFE no es adecuado para niveles de presión mayores o iguales a CL1500, porque cuando la presión excede CL1500, el PTFE producirá&"flujo frío &"; y afectar el sellado de la válvula. Válvula de compuerta criogénica de sellado duro, parada El asiento de la válvula de retorno y la válvula de detención adopta carburo cementado Co-Cr-W directamente en el cuerpo de la válvula. El asiento de la válvula y el cuerpo de la válvula están integrados para evitar fugas debido a la deformación a baja temperatura del asiento de la válvula y garantizar el asiento de la válvula y el cuerpo de la válvula. Fiabilidad del sello entre ellos.
3. Antiestático: cuando se usa en medios inflamables y explosivos de baja temperatura, si el empaque de la válvula o la junta y el sello están hechos de materiales aislantes como PTFE, se generará electricidad estática cuando la válvula se abra y se cierre. El medio de baja temperatura da mucho miedo, por lo que la válvula debe diseñarse con un dispositivo antiestático.
Selección de material de la válvula criogénica:
1. El cuerpo y el bonete de la válvula adoptan: LCB (-46 ℃), LC3 (-101 ℃), CF8 (304) (-196 ℃).
2. Cuña: carburo cementado a base de cobalto para superficies de acero inoxidable.
3. Asiento: carburo cementado a base de cobalto con revestimiento de acero inoxidable.
4. Tallo: 0Cr18Ni9.
Estándares de válvulas criogénicas y estructura del producto:
1. Diseño: API6D, JB / T7749
2. Inspección y prueba de rutina de la válvula: Según el estándar API598.

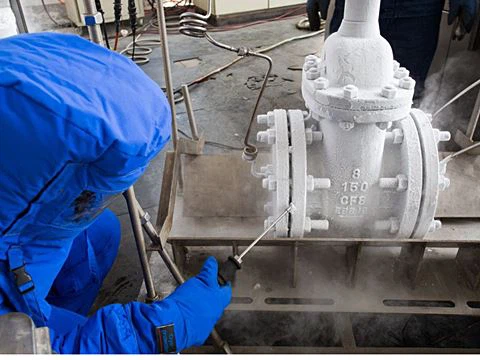

3. Inspección y prueba de la temperatura de la válvula criogénica: Según JB / T7749.
4. Modo de conducción: manual, accionamiento por engranajes cónicos y dispositivo de accionamiento eléctrico.
5. Forma del asiento de la válvula: El asiento de la válvula adopta una estructura soldada y la superficie de sellado está soldada con una aleación dura a base de cobalto para garantizar el rendimiento de sellado de la válvula.
6. La cuña adopta una estructura elástica y se diseña un orificio de alivio de presión en el extremo de entrada de presión.
7. Las válvulas de sellado unidireccionales están marcadas con señales de dirección de flujo en el cuerpo de la válvula.

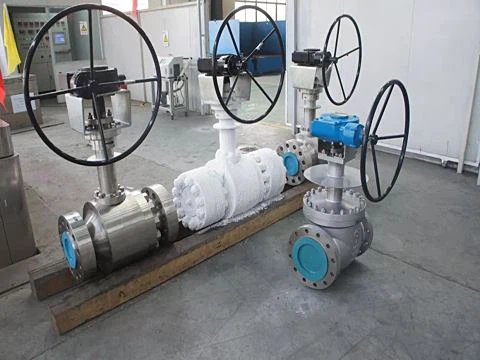

8. Las válvulas de bola criogénicas, las válvulas de compuerta, las válvulas de cierre y las válvulas de mariposa adoptan estructuras de cuello largo para proteger el empaque.
9. Estándar para válvula de bola criogénica: JB / T8861-2004.
