Comprender la válvula de bola de 3 vías y sus funciones
Este artículo explorará en detalle qué son las válvulas de bola de 3 vías y cuáles son sus funciones principales, su diseño y funcionamiento básicos, y las diferentes formas en que se utilizan en diversas aplicaciones.
En el mundo de la industria y la ingeniería existe una gran variedad de válvulas utilizadas para regular el flujo de líquidos o gases en sistemas de tuberías. Una de las opciones más versátiles y populares son las válvulas de bola de 3 vías. Estas válvulas son componentes clave en sistemas de gasoductos, oleoductos, ingeniería química, procesos industriales y muchas otras aplicaciones.

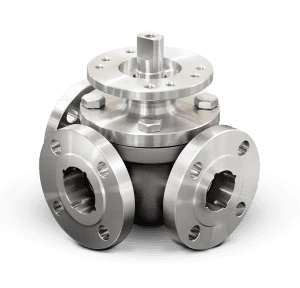

¿Qué es una válvula de bola de 3 vías?
Las válvulas de bola de 3 vías son dispositivos utilizados en sistemas de tuberías para controlar y regular el flujo de líquidos o gases en múltiples direcciones. Su diseño consiste en una bola con un agujero en el centro que gira dentro de un cuerpo de válvula. Esta bola tiene tres orificios, permitiendo fluir en diferentes direcciones dependiendo de la posición en la que se encuentre. Estas válvulas son especialmente útiles cuando es necesario cambiar la dirección del flujo o combinar diferentes corrientes de fluido. Su funcionamiento es sencillo: al girar la palanca de la válvula o el volante, la bola se mueve y los orificios se alinean con los distintos conductos, permitiendo o bloqueando el paso del fluido.
Las válvulas de bola de 3 vías se utilizan en una amplia variedad de aplicaciones. En los sistemas de aire acondicionado, por ejemplo, pueden dirigir el flujo de agua fría o caliente a diferentes zonas de un edificio. En la industria química se utilizan para mezclar diferentes productos o redirigir el flujo a diferentes procesos. Además de su versatilidad, estas válvulas ofrecen varias ventajas. Su diseño compacto y eficiente permite una fácil instalación y mantenimiento. También proporcionan un sello hermético, evitando fugas y asegurando un control de flujo preciso. Algunas válvulas de bola de 3 vías incluso incluyen características adicionales, como una palanca de bloqueo o indicadores visuales de posición.
Pasos de una válvula de bola de 3 vías
Las válvulas de bola de 3-vías se distinguen por sus dos tipos principales de paso: puerto L- y puerto T. Cada uno de estos pasajes tiene características y aplicaciones específicas.
Exploraremos los pasos de una válvula de bola de 3-vías en detalle, centrándonos en el puerto L- y el puerto T. Veremos cómo funcionan, cuál es su estructura y cómo se utilizan en diferentes situaciones.
L-Pasaje
Las válvulas de bola de 3-vías con puerto tipo L tienen características y aplicaciones específicas que las hacen ideales para ciertos escenarios. Estas son algunas de sus principales características y usos:
Características:
Dirección del flujo:El puerto L- permite redirigir el flujo de fluido en una dirección u otra. La bola de la válvula tiene un orificio central que se alinea con uno de los dos orificios de entrada/salida, lo que permite el flujo en una dirección específica.
Versatilidad:Estas válvulas ofrecen versatilidad
en el control de flujo al permitir que el flujo se ajuste a través de diferentes combinaciones de apertura y cierre de los puertos de entrada/salida.
Sellado hermético:Las válvulas de bola de 3-vías con puerto L garantizan un sellado hermético cuando están cerradas, evitando fugas y garantizando un control de flujo preciso.
Aplicaciones:
Sistemas de aire acondicionado:Estas válvulas se utilizan en sistemas de aire acondicionado para controlar el flujo de agua fría y caliente. Permiten dirigir el flujo a diferentes zonas o cambiar entre modo calefacción y refrigeración.
Procesos industriales:En la industria se utilizan en procesos donde se requiere mezclar diferentes líquidos. El puerto L- permite combinar corrientes de fluidos en proporciones específicas, lo que resulta útil en la fabricación de productos químicos, farmacéuticos y alimentarios.
Sistemas de distribución de fluidos:Las válvulas de bola de 3-vías con puerto L también se utilizan en sistemas de distribución de fluidos, como en la selección de diferentes fuentes de agua en una instalación o en el control de flujo en sistemas de riego.
